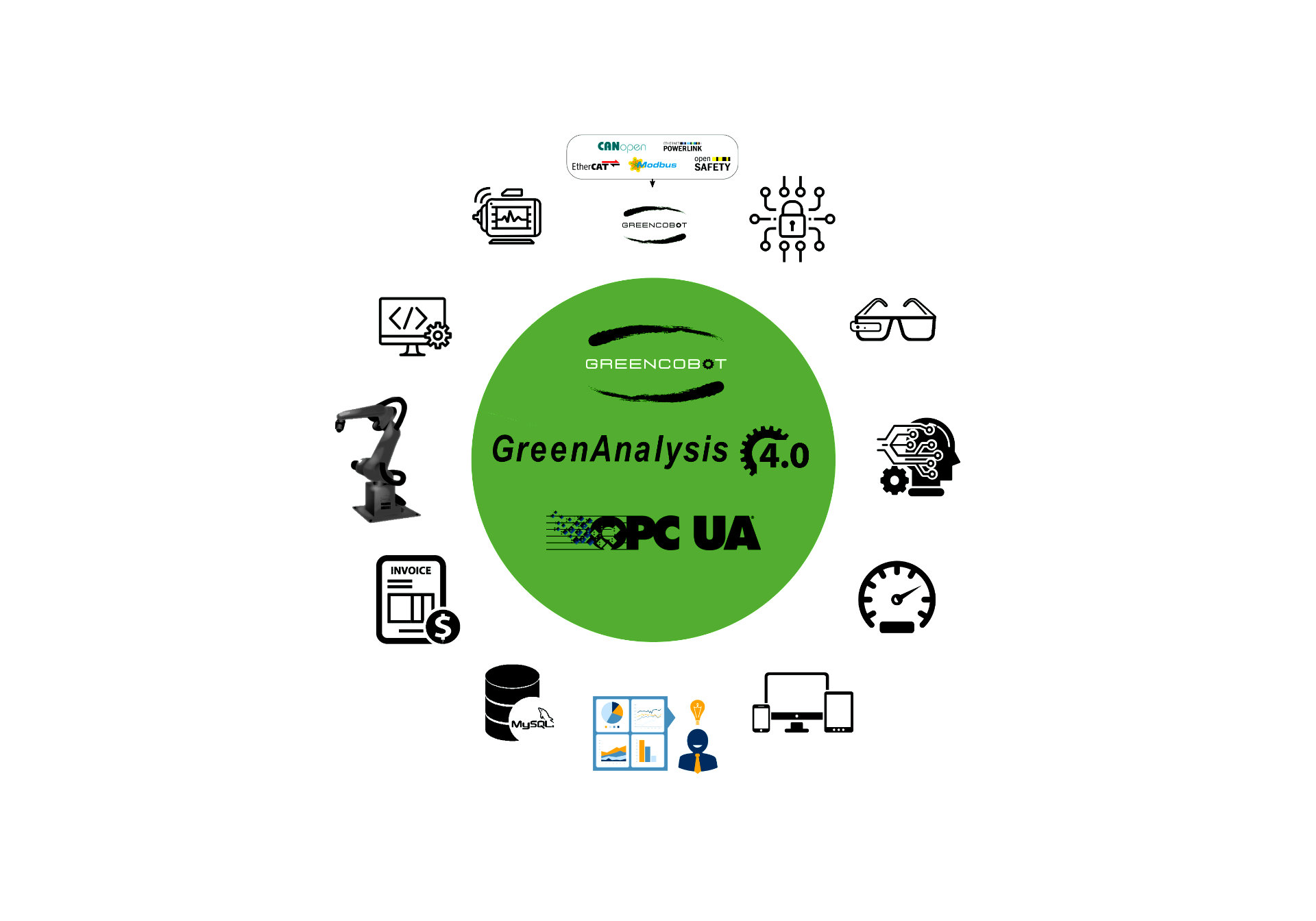

GreenAnalysis est un logiciel qui crée une interconnexion entre les machines existantes, les capteurs de ligne et les systèmes de gestion. Il est capable d'effectuer une analyse des données, une veille stratégique et des connexions sécurisées entre le bus de terrain, le client / serveur OPC-UA et lui-même. GreenAnalysis est également un système composé de matériel adapté à la fois à la communication avec un BUS industriel et à la création de structures serveur ou client ou les deux.
La solution créée par GreenAnalysis vous permet d'utiliser la gestion administrative d'entreprise existante: elle est donc bien adaptée à tous les cas où la gestion d'entreprise n'est pas adaptée à la nouvelle réglementation 4.0 et les coûts pour toute mise en œuvre de celle-ci sont excessifs. GreenAnalysis collecte, filtre, envoie et traite les données en temps réel et est le lien idéal entre la production et la gestion des macchari dans les bureaux; permet la gestion et l'organisation des données en temps opportun et, sans avoir à faire face à un investissement majeur, concrétise l'une des exigences fondamentales pour accéder au crédit d'impôt pour les biens d'équipement introduit par la loi de finances italienne 2020.
GreenAnalysis est un server / client OPC UA, et traite les données obtenues à partir des différents systèmes afin de fournir des données normalisées et sélectionnées à une base de données d'échange MySQL, créée par le programme lui-même. Les données collectées sont incluses dans les différents documents de statistiques de gestion et / ou de production. Les bases de données peuvent être chiffrées si nécessaire.
Le logiciel GreenAnalysis est largement personnalisable à la fois dans la version standard (pouvant choisir parmi une grande variété d'analyses de données) et dans la version personnalisée, où en particulier des graphiques et des opérations de Business Intelligence personnalisées sont disponibles. Dans la version standard, GreenAnalysis contrôle jusqu'à 10 lignes / machines et pour chaque ligne / machine, il est possible de choisir jusqu'à 96 signaux d'entrée, dont 30 sont immédiatement visibles sur le graphique.

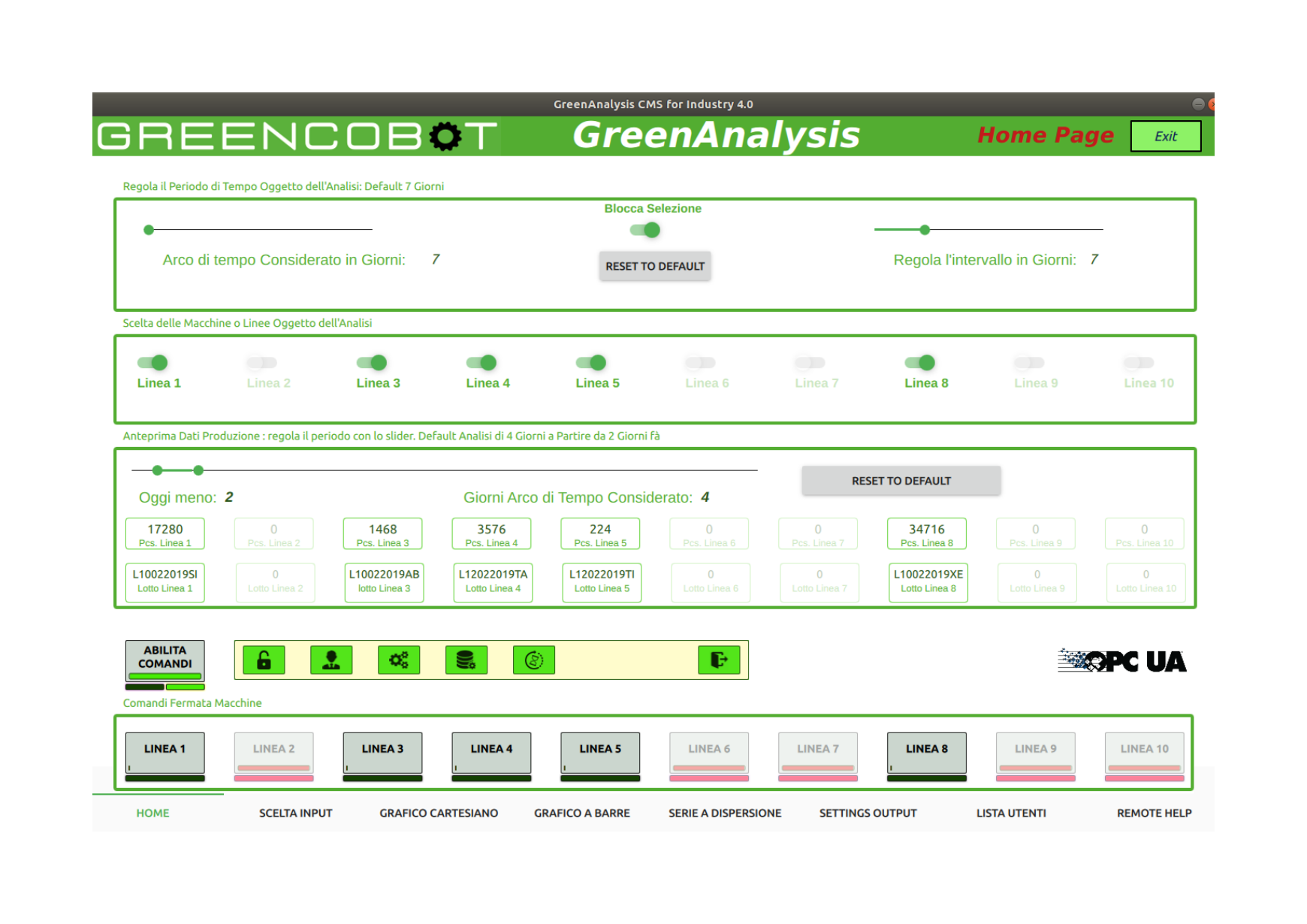

Le logiciel fournit aux utilisateurs un tableau de bord complet pour la supervision et l'affichage des principales données de production en temps réel, permettant au gestionnaire de ligne / machine de contrôler la production à partir de leurs postes de travail de bureau et mobiles (dans la version mobile, affichage uniquement). Le tableau de bord permet des commandes de ligne / machine de base (dans la version standard, seules les commandes d'arrêt contrôlé et de démarrage contrôlé sont fournies, tandis que dans la version personnalisée, tout type de commande est autorisé dans les limites des règles de sécurité).

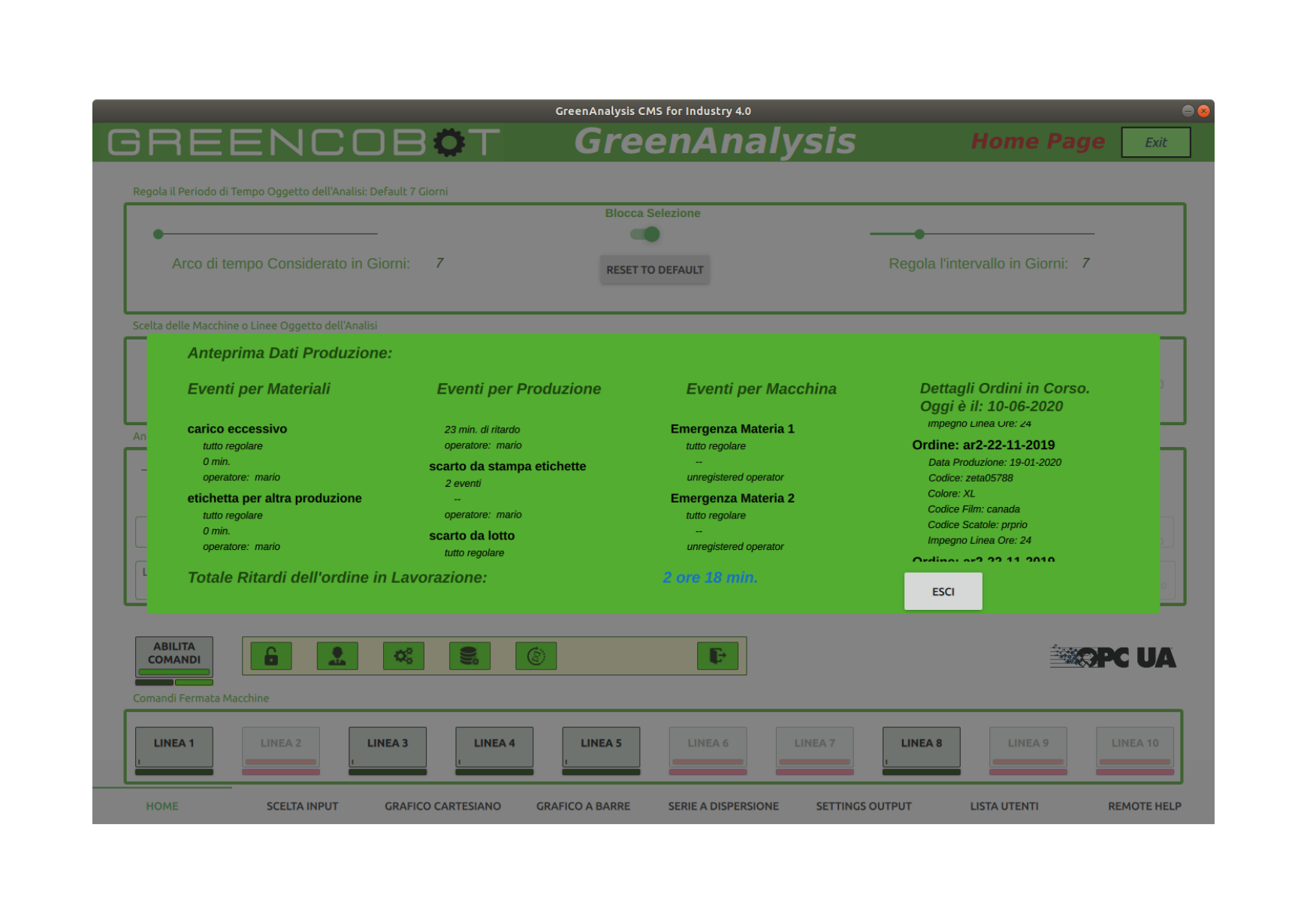

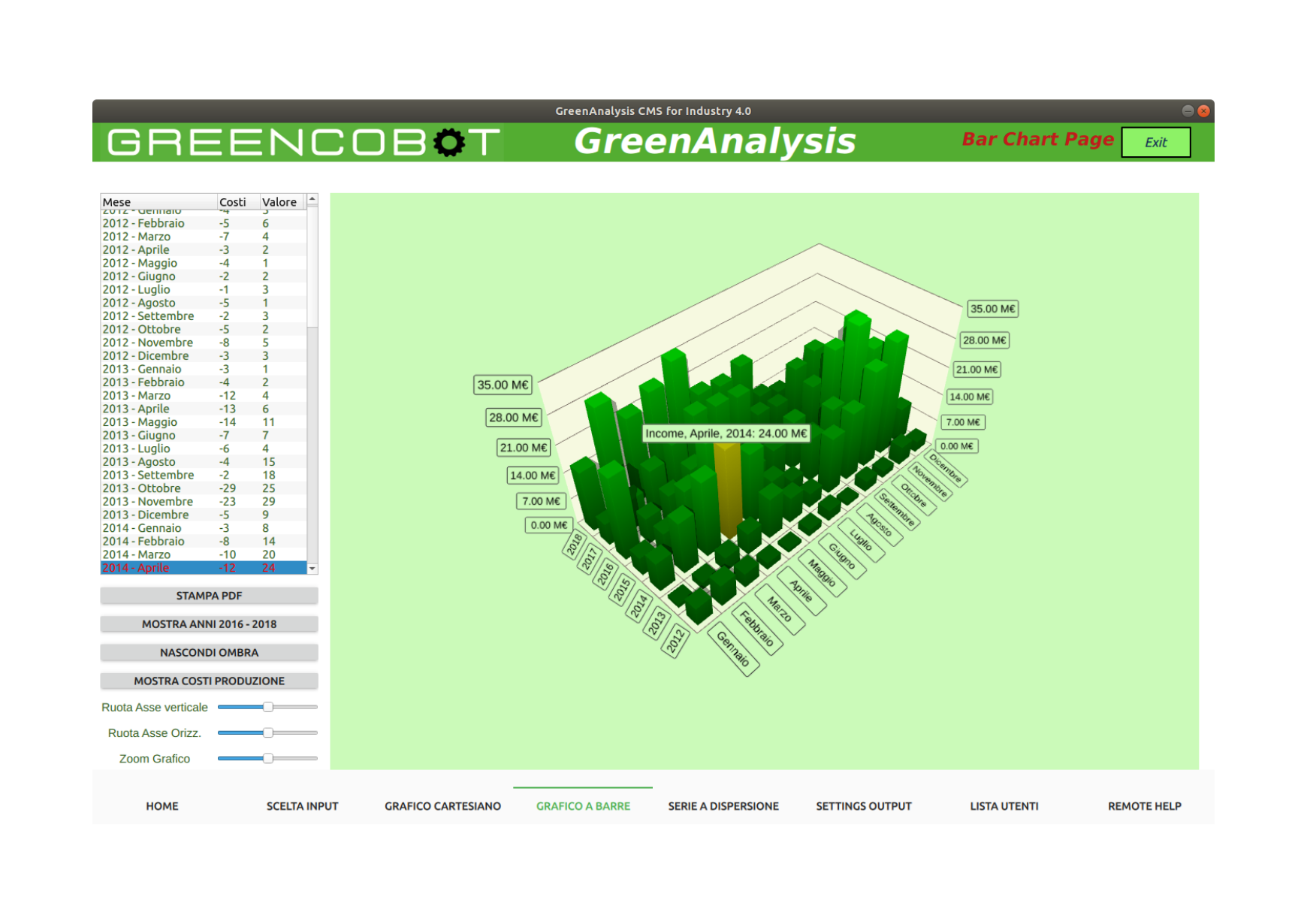

Avec la Business Intelligence, il est possible de sélectionner la période à analyser, du jour actuel aux 3 années précédentes, les lignes actives et la période d'analyse de l'aperçu, qui peut aller du jour actuel jusqu'à 60 jours précédents. Dans l'aperçu, vous pouvez également voir les productions dans l'unité de mesure programmée en fonction de la période sélectionnée et, à travers une fenêtre pop-up, vous pouvez voir les principaux événements d'aujourd'hui, ainsi que les commandes en cours de traitement et celles planifiées pour le traitement suivant. La fenêtre est donc un «coup d'œil» sur l'état en temps réel des systèmes. Pour une analyse encore plus complète, des graphiques cartésiens et 3D des principales données de production et / ou d'entrepôt peuvent être créés.
GreenAnalysis peut consister en une version standard ou une version personnalisée avec plus de fonctionnalités de Business Intelligence.
GreenAnalysis se propose comme la solution idéale pour ceux qui sont liés par des logiciels obsolètes pour 4.0 et des budgets limités.
GreenAnalysis peut être installé sur des appareils fixes et mobiles (Android 6.0 et supérieur, via GreenAnalysis-Mobile).
-
Gestion des utilisateurs avec autorisations d'accès au système;
-
Panneau d'aperçu des tendances de ligne / machine, avec liste des événements, des retards accumulés et des commandes réalisables suivantes;
-

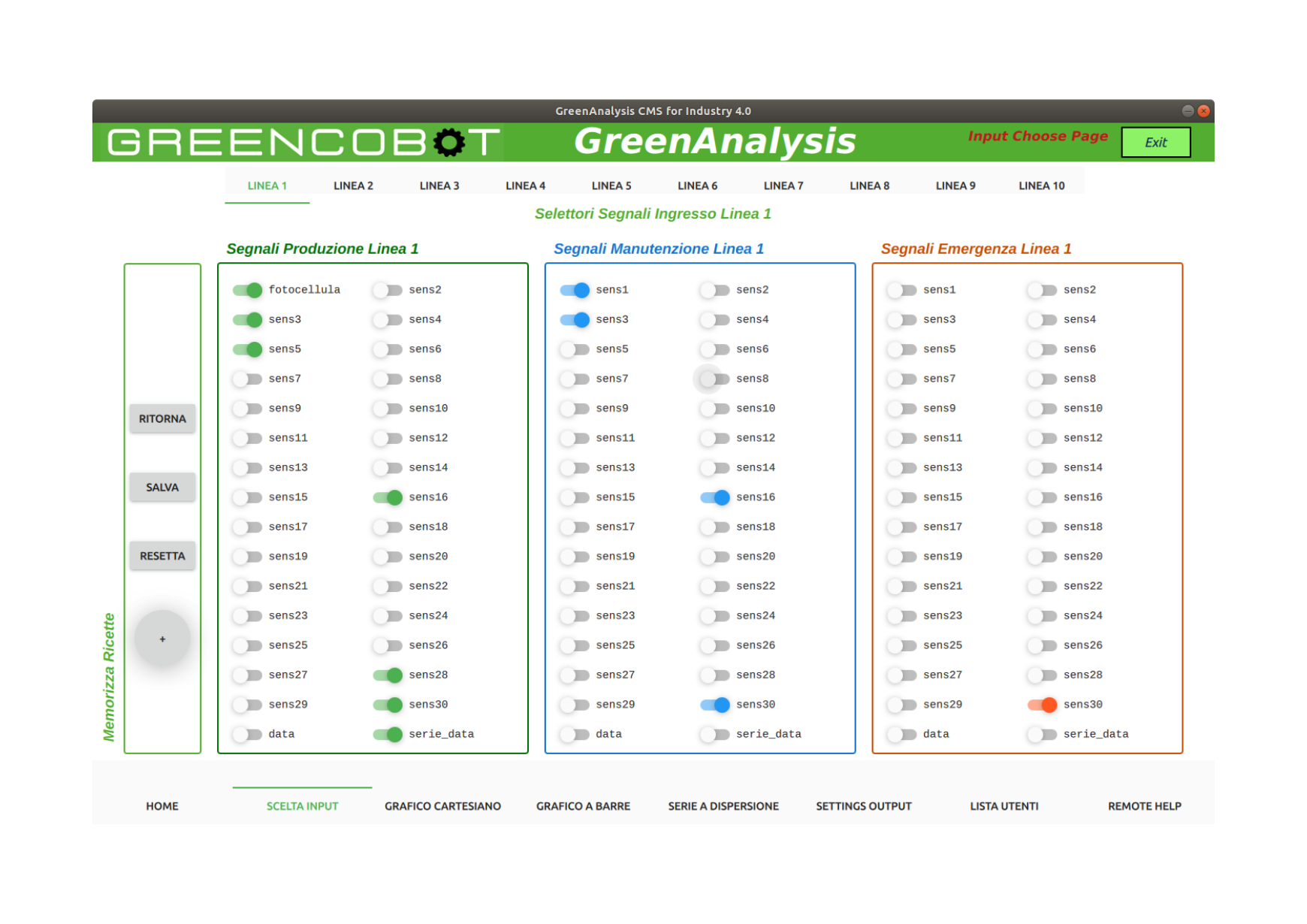

Panneaux choix de capteurs qui doivent être «capturés» par le système;
-
Panneaux avec affichage graphique cartésien des entrées sélectionnées;
-
Choix de différents types d'analyses graphiques;
-
Personnalisable avec tout type de graphique 3D ou 2D sur demande et selon les données d'entrée;
-
Impression de cartes pour l'exportation;
-
Correspondance automatique des données du graphique en question et du tableau de données;
-
Choix des données à envoyer à la base de données d'interface MySQL avec les systèmes de gestion utilisés par le client;
-
Gestion de l'accès au système avec des clés de sécurité cryptées;
-
Gestion multi-utilisateurs;
-
Assistance à distance avec accès à distance sécurisé également dans le chat vidéo ou la messagerie instantanée directement à l'assistance GreenCobot.
- Industrial Pc GreenCobot srl (IPC-GC);
- Alimentation 24dc avec bus d'alimentation;
- 4 emplacements PoE (Power Over Ethernet);
- 2 emplacements maître Ethernet / bus de terrain;
- 2 subD RS485;
- 4 USB3;
- 1 DVI;
- 2 emplacements d'extension PCIE;
- 8 entrées (GPIO);
- 8 sorties (GPIO);
- 8 déclencheurs (GPIO);
- Processeur I5 / I3 7e génération;
- SSD 120 Go;
- RAM 8Gb 2333Mhz;
- Ventilation forcée silencieuse;
- Connexion aux machines existantes via: modbus (TCP / IP - série RS485 / RS232), opcUA, canopen (en option), ethercat (en option), powerlink (en option).
- Types de modules d'extension -
- De l'armoire électrique avec 16 + 16 esclaves DI / DO Ethercat;
- Sur la machine IP67 pour un câblage direct sur des connecteurs programmables circulaires M12: 16 DI / DO.

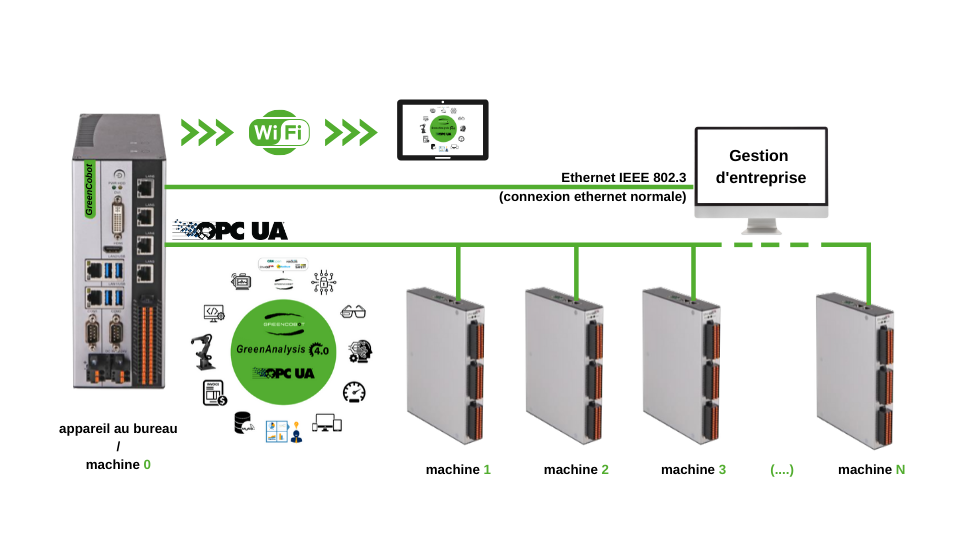

1. Près des lignes / machines (zone bus de terrain), les données sont extraites des lignes / machines puis traitées;
2. La collecte des données est effectuée par du matériel GreenCobot dédié qui peut être connecté aux machines existantes avec les principaux bus de terrain de votre choix entre Ethercat, Canopen, Modbus (rtu, tcp), Powerlink, openSafety et bien sûr OPC UA. Même si la machine ne dispose pas d'une électronique adéquate, le problème peut être facilement résolu en installant des capteurs appropriés connectés en mode «plug & play» au dispositif GreenCobot (il n'y a pas de limites de connexion préétablies);
3. On effectue donc un premier traitement des données qui sont échantillonnées en temps réel, stockées et développées pour être servies selon une base de temps choisie par l'utilisateur;
4. Dans l'étape suivante, ou au bureau dans le cas normal, un autre appareil GreenAnalysis doit être installé: cet appareil va recevoir toutes les données collectées par les différentes machines connectées via le bus de terrain et les met à disposition de l'interface utilisateur. Les données, selon les logiques programmées de temps à autre, sont sorties sur la base de données MySQL accessible à la direction de l'entreprise qui peut ensuite l'interroger à volonté en utilisant une connexion Ethernet normale comme canal de communication. Les données arrivent ensuite au bureau sur le bus de terrain OPC-UA mais sont transmises au système de gestion avec une connexion Ethernet commune, via la connexion serveur-client entre le PC GreenAnalysis et le serveur de l'entreprise.
5. Le PC GreenAnalysis au bureau, en plus de transmettre les données au serveur de l'entreprise, peut les transmettre au cloud, tandis que le PC GreenAnlysis sur la machine peut transmettre des données directement sur les appareils GreenAnalysis-Mobile via le Wi-Fi, permettant une constante surveillance.
